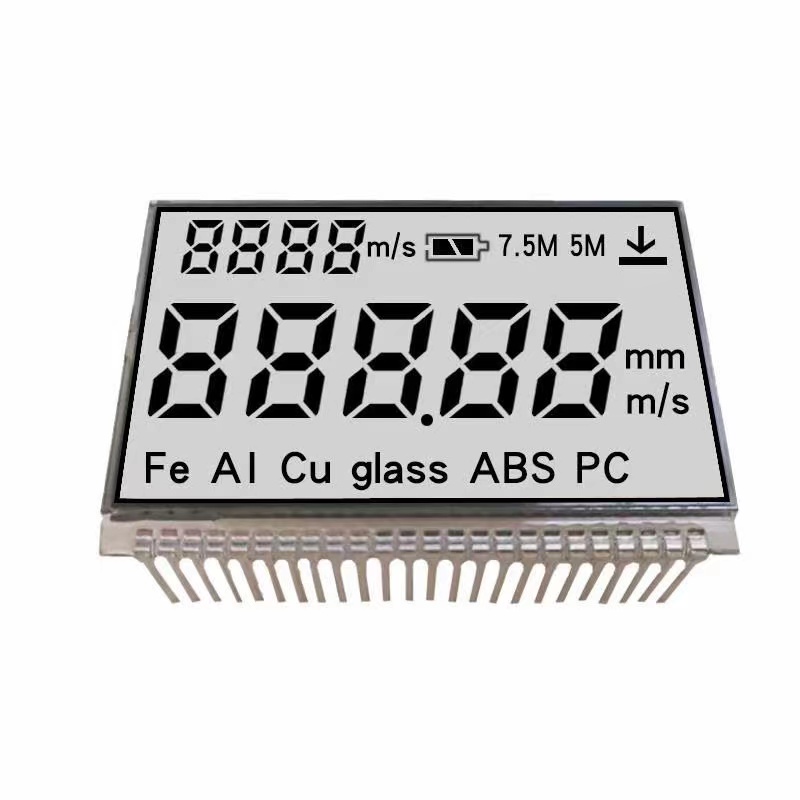

TN 白底黑字液晶屏方案-背景白色-显示内容黑色

  背景色白色,显示内容黑色,得到白底黑字的显示效果.这种显示效果TN型液晶屏就可以达到.液晶分子在液晶盒内转体90度,上偏光片45度,下偏光片同样配45度,就可以得到白底黑字的效果.

  TN型液晶屏通常有全透，半透和反射三种模式。液晶是不会主动发光的，需要外接提供光源。全透型液晶的光源来在液晶背后；反射型液晶的光源来自液晶的前方，被液晶屏的偏光片反射到观察者眼睛；半透型液晶介于二者之间，既有来自液晶后方的光线也有反射的前方光线。因此全透型液晶需要使用背光源，反射性不需要背光源，半透型液晶可使用背光源也可以不使用。不使用背光源的液晶屏在黑暗中是无法观察到显示的。

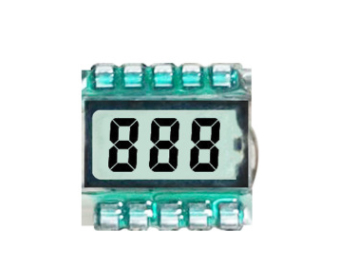

  最普遍的就是类似数码管的“8”字段，一个“8”字由7个笔段组成，也就是7个像素。“米”字
型“8”字由16个像素组成。当然定制段码屏的笔段可以做成任意形状，只要驱动芯片的驱动能力许可。比如公司的logo，其它图案，文字等等。
  液晶材料制作，价格低廉。段式液晶的驱动成本也很低廉，经典的HT1621系列芯片是不错的选择。HT1621可以驱动32×4=128个笔段，相当于16个“8”字。HT1621的接口是串行的，有CS，WR，RD（RD也可以不用），DATA几个引脚。HT1621还能驱动蜂鸣器，发出高低两种频率的声音。


HTN 蓝底白字方案-蓝色的液晶屏-发白光的背光源

蓝色的液晶屏配发白光的背光源,显示出来的效果就是上面图片所示,蓝底白字.该工艺是由HTN类型的玻璃所制成,我们将液晶分子扭转180度,然后将偏光片角对配成,0度配45度,从而显示出蓝色的底色,显示效果我们称为负显,或者反显.
